IGBT модулът е устройство с висока мощност, което генерира голямо количество топлина по време на работа. Температурният диапазон за нормална работа на IGBT модулите е -40 градуса C-150 градуса C. Повредата на електронните компоненти се причинява главно от висока температура и степента на повреда е право пропорционална на температурата на чипа . За всяко повишаване на температурата с 10 градуса, надеждността на електронните устройства намалява наполовина. Следователно, за да се поддържа нормалната работа на IGBT чипа, е необходим радиатор, който да му помогне да разсейва топлината.
Понастоящем повечето от формите, използвани за IGBT разсейване на топлината на пазара, са въздушно охлаждане и течно охлаждане.

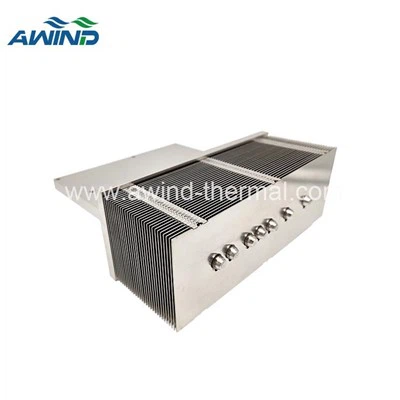

Тази статия се фокусира главно върху по-често срещания радиатор: меден и алуминиев радиатор, използван в IGBT. Голям алуминиев радиатор, направен чрез технология за изглаждане на перките, и CNC прорези на долната му плоча, запълнени с епоксидна смола и покрити топлинни тръби в жлебовете, след което подложени на повърхностна обработка, за да се получи гладка и равна повърхност.
Гладката и равна повърхност на субстрата може да контактува по-добре с източника на топлина, осигурявайки по-ефективен пренос на топлина. Наличието на топлинни тръби може да разпредели равномерно топлината в двата края на радиатора. Високите и плътни перки могат да увеличат повърхността на разсейване на топлината, което прави контактната площ между топлината и въздуха по-голяма.
Фигура 1 Връзка между височината на ребрата и температурата на радиатора
Тъй като височината на перките се увеличава, температурата ще намалява съответно. Това е така, защото преносът на топлина от радиатора към въздуха също се увеличава, като по този начин се намалява температурата на радиатора.
Въпреки това, тъй като височината на ребрата продължава да се увеличава, спадът на температурата постепенно се забавя, тъй като преносът на топлина в долната част на ребрата е напълно завършен и по-нататъшното увеличаване на височината на ребрата няма да подобри конвективния топлопренос.
Фигура 2: Връзка между дебелината на ребрата и температурата на радиатора
Когато дебелината на перките се увеличи, температурата намалява и ефектът на разсейване на топлината е най-добър, когато дебелината е 4 mm.
Като топлопроводим обект, дебелината на ребрата може да повлияе на ефективността на конвективния топлопренос. Когато дебелината на ребрата се увеличи, ефектът на конвективния топлопренос ще се засили, но няма да е очевиден. Когато се увеличи до 4,5 мм, температурата остава почти непроменена.
Поради факта, че дебелината на ребрата е много по-малка от тяхната височина, може да се приеме, че ефектът от дебелината на ребрата, надвишаваща 4,5 mm, върху характеристиките на разсейване на топлината е минимален.
Фигура 3. Връзката между разстоянието между ребрата и температурата на радиатора
Законът за изменение на разстоянието между перките е разделен на две части. Тъй като разстоянието между ребрата се увеличава, температурата първоначално намалява и след това се стабилизира, постигайки оптимално разсейване на топлината. Тъй като разстоянието между ребрата се увеличава, съпротивлението на тръбата между ребрата намалява, като по този начин се подобрява ефектът на разсейване на топлината.
Въпреки това, тъй като разстоянието между ребрата продължава да се увеличава, съпротивлението на тръбопровода остава почти непроменено, така че температурата на радиатора също има тенденция да се стабилизира.
Горните три набора от данни показват, че IGBT радиаторите не са непременно по-добри с по-високи или по-дебели перки или с по-плътно разстояние между ребрата. Най-добрият радиатор трябва да се анализира в комбинация с изискванията за разсейване на топлината и разходите за радиатор. И Awind има над 20 години опит в разсейването на топлината, който може да ви предостави професионални съвети в тази област, което ви позволява да постигнете печеливша ситуация както по отношение на ефекта на разсейване на топлината, така и по отношение на разходите.
