（Снимката на продукта е най-новият ни радиатор, добре дошли да се свържете с нас за повече）
Плоча за течно охлаждане на нова енергийна батерия
В системата на захранващата батерия новата енергийна батерия работи и генерира топлина, а топлината се пренася през контакта между батерията и повърхността на пластинообразното алуминиево устройство и накрая се отнема от охлаждащата течност, преминаваща през вътрешния канал на потока на устройството. Това алуминиево устройство от тип плоча е плоча с течно охлаждане.
Общи изисквания към плочите за течно охлаждане
* Голяма мощност на разсейване на топлината. Топлината, генерирана по време на работния процес на новата енергийна батерия, може да бъде изнесена навреме, за да се избегне появата на прекомерно повишаване на температурата;
* Висока надеждност. Работата в среда на пътни превозни средства, вибрациите, ударите, променливата среда с висока и ниска температура са относително тежки условия на работа за повечето продукти, а напрежението на захранващата батерия често е стотици волта, така че изтичането на охлаждаща течност е сериозен проблем, дори ако използвате Охлаждаща течност с добра изолационна производителност, но след като се натъкне на външни примеси, изолационната производителност ще бъде намалена незабавно, следователно надеждността на уплътняването на студената вода е много важна;
* Прецизен дизайн за разсейване на топлината. За да избегнете прекомерна температурна разлика в системата. Това се дължи на изискванията за производителност на самата литиева батерия. Производителността и стареенето на батерията са тясно свързани с работната температура;
* Строги изисквания към теглото на студената плоча, което идва от стремежа за енергийна плътност в захранващата акумулаторна система. Охладителната система, която сериозно намалява енергийната плътност на системата, е просто неприемлива както за клиентите, така и за проектантите.
Тип пластина с течно охлаждане:
Видовете плочи за течно охлаждане включват основно: алуминиева вакуумна спояваща студена плоча, фрикционно заваряване с разбъркване, водно охлаждаща плоча (FSW Coldplate), открита тръбна плоча за водно охлаждане (открита тръба) студена плоча) и други методи за течно охлаждане. Съответните им предимства и недостатъци, моля, вижте таблицата по-долу.
| Тип | Особеност | Недостатък | снимка |
| Вакуумна запояваща студена плоча |
По-гъвкава структура на дизайна По-добра производителност (двустранен източник на топлина), Висока надеждност
|
Високи изисквания за заваряване Висока цена |
|
| Студена плоча за заваряване чрез триене и разбъркване |
Гъвкава структура на дизайна, Добро представяне Висока надеждност |
Висока цена |
|

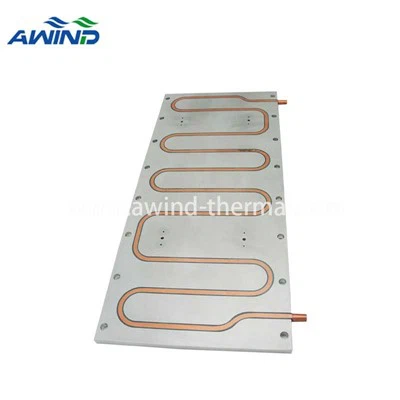

| Открита студена плоча от медна тръба |
Висока ефективност на разсейване на топлината, Малко термично съпротивление, Устойчивост на корозия |
Цената е малко по-висока, Радиусът на огъване на медната тръба има голямо влияние |
|
Пример за течна студена плоча
Пример 1:Акцент върху топлинните характеристики. Структурата на ребрата се използва в пътя на течността за увеличаване на контактната площ с охлаждащата течност, като по този начин се подобрява топлопроводимостта. Продуктите имат вакуумно запоена конструкция и могат да бъдат персонализирани.
Пример 2:Акцент върху ниския спад на налягането. Плочата за течно охлаждане използва специално изработени CNC фрезовани микроканали за образуване на флуидни канали върху долната плоча. При условия на нисък спад на налягането той има отлична производителност на разсейване на топлината, което намалява цената на системата за циркулация на течността.
Пример 3,подчертавайки структурната форма на вграждане на тръбопровода. Тръбите са вградени в основната плоча, за да образуват механично здрава студена плоча. Течните студени плочи с разширение на повърхността използват по-дебели и по-плътни тръби за увеличаване на площта, като по този начин увеличават повърхността в контакт с охлаждащата течност, като по този начин подобряват топлопроводимостта.
